特 長
性 能
| 製材 | 環境 | 短期許容 接合耐力 [kN] |
終局耐力 [kN] |
剛性K3mm [kN/mm] |
| 引張 | Ⅰ | 49.1 | 51.0 | 16.3 |
| Ⅱ | 49.1 | 62.0 | 16.3 | |
| Ⅲ | 49.1 | 73.0 | 16.3 | |
| 圧縮 | Ⅰ | 84.7 | 115.8 | 39.7 |
| Ⅱ | 102.2 | 139.7 | 47.9 | |
| Ⅲ | 121.1 | 165.4 | 56.7 | |
| せん断 | Ⅰ | 14.3 | 21.2 | 4.2 |
| Ⅱ | 17.4 | 25.7 | 5.1 | |
| Ⅲ | 20.5 | 30.2 | 6.0 |
| 集成材 | 環境 | 短期許容 接耐力 [kN] |
終局耐力 [kN] |
剛性K3mm [kN/mm] |
| 引張 | Ⅰ | 50.8 | 52.7 | 17.1 |
| Ⅱ | 50.8 | 63.9 | 17.1 | |
| Ⅲ | 50.8 | 75.2 | 17.1 | |
| 圧縮 | Ⅰ | 88.8 | 121.3 | 41.6 |
| Ⅱ | 107.6 | 147.1 | 50.4 | |
| Ⅲ | 127.8 | 174.6 | 59.9 | |
| せん断 | Ⅰ | 14.8 | 21.8 | 4.3 |
| Ⅱ | 18.0 | 26.5 | 5.2 | |
| Ⅲ | 21.2 | 31.2 | 6.1 |
※[使用環境Ⅰ]常時湿潤状態におかれる環境 [使用環境Ⅱ]断続的に湿潤状態となる環境 [使用環境Ⅲ]通常の使用環境（使用環境ⅠおよびⅡ以外の環境）
評 価

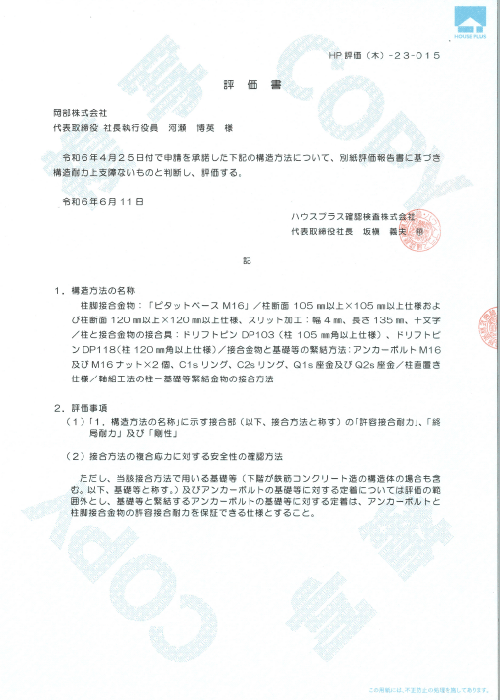

ハウスプラス確認検査株式会社の評価取得〔HP評価（木）-23-015〕
構成部品
部品寸法
ピタットベースMini/M16：105
柱105mm×105mm以上
| ●ピタットベース柱脚金物：1個 |
| ●C1sリング：1個 C2sリング：1個 |
| ●Q1s座金：1個 Q2s座金：1個 |
| ●M16 3種ナット：2個 |
| ●ドリフトピン（DP-103）：8本 |
ピタットベースMini/M16：120
柱120mm×120mm以上
| ●ピタットベース柱脚金物：1個 |
| ●C1sリング：1個 C2sリング：1個 |
| ●Q1s座金：1個 Q2s座金：1個 |
| ●M16 3種ナット：2個 |
| ●ドリフトピン（DP-118）：8本 |
共通
専用M16アンカーボルトセット：1セット
（M16アンカーボルト：1本、 M16 3種ナット：3個、 M16座金：1枚）
【オプション部品】 専用M16アンカーボルト吊下げボルトセット:1セット
（吊下げボルトM16-M16:1本、M16 3種ナット:2個）
