AS345ボルト Nタイプ（東日本用）

カタログダウンロード
図面集

用途

のり面防災、切土補強土工法、トンネルNATM 工法、既設のり枠の補強、擁壁補強、ダム余水吐、各種構造物の基礎

特長

  1. 1.全ねじのため作業性が向上

  2. 2.ベルキャップによる確実な頭部防錆処理可能

  3. 3.溶融亜鉛めっき防錆処理により耐久性向上

  4. 4.長期保管に対応可能

  5. 5.頭部の長期養生に対応可能

作業手順

  1. 1.削孔

    現場に適合する削孔機械で所定の深さに達するまで削孔する。

  2. 2.グラウト注入

    注入ホースを孔底まで入れグラウト注入する。

  3. 3.ロックボルト挿入

    ロックボルトにK-1スペーサーなどを取り付け、所定長のロックボルトを挿入する。ロックボルト挿入後、直ちにベルシースを挿入する。グラウト養生後、必ず空隙部をモルタルなどで充填する。

  4. 4.定着

    グラウト養生後、角座金、ベルワッシャー、コマナットなどを配置し、トルクレンチによりナットを定着させる。

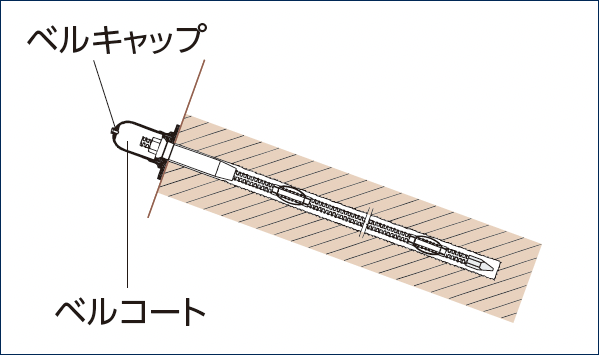

  5. 5.ベルキャップ取付

    ベルキャップBC（ベルコート充填済）を取り付ける。

仕様

溶融亜鉛めっき膜厚（μm）

ボルト呼径 AS345
メッキボルト		 ASメッキ
コマナット		 ASメッキ
カップラー
D19N 77以上
（HDZT 77）		 49以上 77以上
（HDZT 77）
D22N
D25N
D29N
横にスワイプしてご覧ください

AS345ボルト・AS345メッキボルト Nタイプ　機械的性質

ボルト呼径 サイズ※1
（mm）		 単位質量※2
（kg/ｍ）		 公称断面積
（㎟）		 母材強度［目安］（kN）
A P 引張荷重 降伏荷重 許容荷重 許容荷重※3
D19N 21.9 8.0 2.25 286.5 140以上 98以上 56 50
D22N 25.2 10.0 3.04 387.1 189以上 133以上 75 69
D25N 28.7 12.0 3.98 506.7 248以上 174以上 99 91
D29N 32.2 14.0 5.04 642.4 314以上 221以上 125 117
横にスワイプしてご覧ください

素材：JIS G 3112　SD345 Py=345～440N/mm2, Pu=490N/mm2以上
許容引張応力度は、196N/mm2（2002年制定 コンクリート標準示方書〔構造性能照査編〕参照）

  1. ※1
    AS345メッキボルトも同様
  2. ※2
    AS345メッキボルトの単位質量は素材質量
  3. ※3
    腐食しろ1.0mm考慮

ナット・カップラー

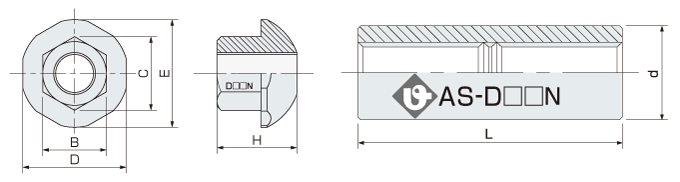

Nタイプ　寸法表

  コマナット カップラー
B C D E H L d
D19N 32 37.0 52 54 40 100 Φ35.5
D22N 35 40.4 54 56 50 110 Φ39
D25N 38 43.9 54 56 50 130 Φ42.5
D29N 46 53.1 56 58 60 130 Φ42
横にスワイプしてご覧ください
