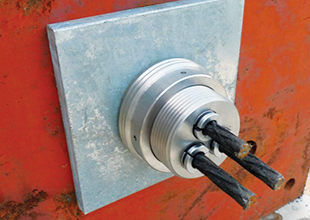

OPSアンカー工法　簡易緊張タイプ

OPSアンカー簡易緊張タイプは、OPSアンカーを簡易的に再緊張できるシステムを付加したグラウンドアンカーです。
構造もコンパクト化し小削孔径化を実現した製品です。

カタログダウンロード

図面集

特長

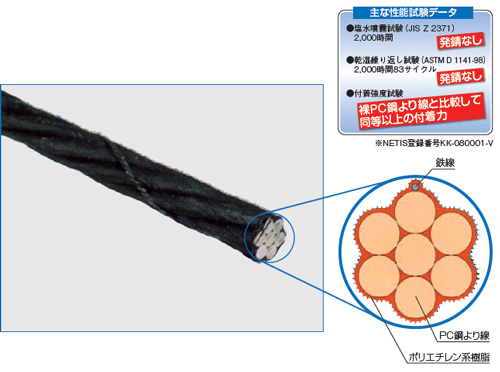

1.多重防食および高付着性能を有したSUPRO/BWストランドを使用

PC鋼より線は、撚りを開かずにポリエチレン系樹脂（熱可塑性）を内部空隙と外面に完全充填被覆し、さらに細い鉄線を巻き付け、その上から再度同じ樹脂を被覆し、縞状の凹凸を設けたものを使用し、防錆力と付着力を高めています。
2.確実な止水

頭部背面の止水は、ゴム構造により確実な止水効果が得られます。
3.構造がコンパクト

部材数が少ないため、施工性に優れています。
4.小削孔径化

小さい削孔径で使用可能となっています。（OPS-6まで削孔径φ90で対応可）

仕様

品名	ストランド本数（本）	断面積（㎟）	降伏荷重（kN）	設計荷重（kN）	標準削孔径（mm）	見かけの周長（mm）
OPS-1	1	98.7	156	109	φ90	42.4
OPS-2	2	197.4	312	219	φ90	84.8
OPS-3	3	296.1	468	329	φ90	127.2
OPS-4	4	394.8	624	439	φ90	153.7
OPS-5	5	493.6	780	549	φ90	157.2
OPS-6	6	592.3	936	658	φ90	160.7
OPS-7	7	691	1092	768	φ115	164.2

横にスワイプしてご覧ください

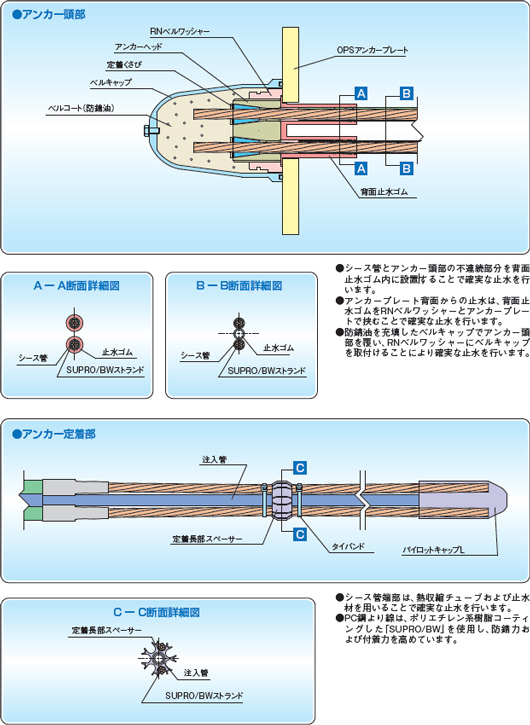

システム構成

引張り材

SUPRO/BWストランド（SWPR7B）の寸法及び機械的性質

品名	基本外径（mm）	基本膜厚（μm）	標準外径（mm）	標準断面積（㎟）	降伏荷重（kN）	引張荷重（kN）	伸び（%）
SUPRO/BW	13.5	450	12.7	98.7	156	183	3.5

横にスワイプしてご覧ください

JIS G 3536に適合するPC鋼より線に、ポリエチレン系特殊防錆樹脂を被覆したSUPRO/BWストランドを使用します。

主要構成部品

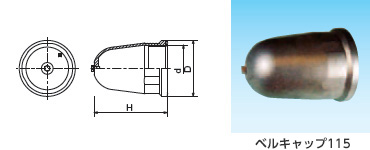

ベルキャップ

材質：ADC12（アルミニウム合金）

品名	適応タイプ	H（mm）	D（mm）	d（mm）
ベルキャップBC^※1	OPS-1	150	φ100	76
ベルキャップ115	OPS-2･3･4	180	φ138	115
ベルキャップ145^※2	OPS-5･6･7	225	φ168	145

横にスワイプしてご覧ください

※1
ベルキャップBCは審査証明の適用範囲外
※2
ベルキャップ145は、FCD450

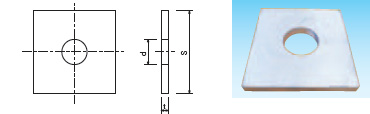

アンカープレート

材質：SS400（JIS G 3101）

品名	適応タイプ	S（mm）	t（mm）	d（mm）
アンカープレートタイプ1	OPS-1	150	19	30
アンカープレートタイプ2	OPS-2	190	19	76
アンカープレートタイプ3	OPS-3	220	19	76
アンカープレートタイプ4	OPS-4	250	22	76
アンカープレートタイプ5	OPS-5	240	22	94
アンカープレートタイプ6	OPS-6	260	25	94
アンカープレートタイプ7	OPS-7	300	32	94

横にスワイプしてご覧ください

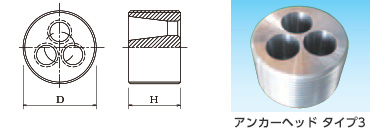

アンカーヘッド

材質：S45C相当

品名	適応タイプ	H（mm）	D（mm）
アンカーヘッドタイプ1	OPS-1	45	M50
アンカーヘッドタイプ2	OPS-2	55	M85
アンカーヘッドタイプ3	OPS-3	55	M85
アンカーヘッドタイプ4	OPS-4	60	M85
アンカーヘッドタイプ5-7	OPS-5･6･7	70	M105

横にスワイプしてご覧ください

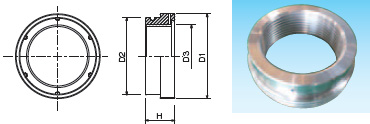

RNベルワッシャー

材質：S45C相当

品名	適応タイプ	H（mm）	D1（mm）	D2（mm）	D3（mm）
RNベルワッシャータイプ1	OPS-1	30	M76	φ65	M50
RNベルワッシャータイプ2-4	OPS-2･3･4	40	M115	φ105	M85
RNベルワッシャータイプ5-7	OPS-5･6･7	45	M145	φ130	M105

横にスワイプしてご覧ください

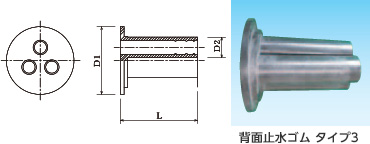

背面止水ゴム

材質：NBR+PVC

品名	適応タイプ	L（mm）	D1（mm）	D2（mm）
背面止水ゴムタイプ1	OPS-1	105	φ56	φ28
背面止水ゴムタイプ2	OPS-2	105	φ92	φ28
背面止水ゴムタイプ3	OPS-3	105	φ92	φ28
背面止水ゴムタイプ4	OPS-4	105	φ92	φ28
背面止水ゴムタイプ5	OPS-5	105	φ110	φ28
背面止水ゴムタイプ6	OPS-6	105	φ110	φ28
背面止水ゴムタイプ7	OPS-7	105	φ110	φ28

横にスワイプしてご覧ください

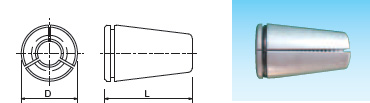

定着くさび

材質：SCM415（JIS G 4053）

品名	適応タイプ^※	L（mm）	D1（mm）
定着くさび	OPS-1･2･3･4･5･6･7	42	φ27

横にスワイプしてご覧ください

※
OPS-1は審査証明の適用範囲外

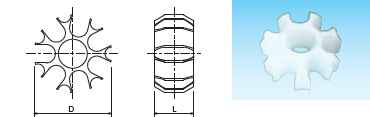

定着長部スペーサー

材質：PE

品名	適応タイプ	L（mm）	D1（mm）
定着長部スペーサー	OPS-1･2･3･4･5･6･7	30	φ59

横にスワイプしてご覧ください

パイロットキャップS

材質：PVC

品名	適応タイプ	L（mm）	D1（mm）
パイロットキャップS	OPS-1	30	φ16

横にスワイプしてご覧ください

パイロットキャップL

材質：PE

品名	適応タイプ	L（mm）	D1（mm）
パイロットキャップL	OPS-2･3･4･5･6･7	133	φ58

横にスワイプしてご覧ください

頭部処理方法

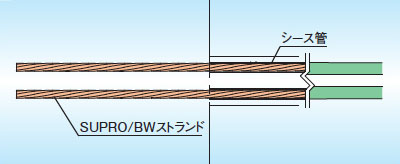

1.シース管切断

シース管を受圧構造物の面で切断する。

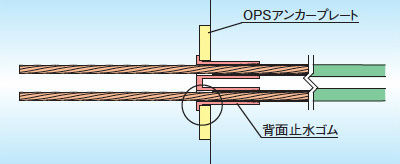

2.プレート、背面止水ゴム設置

SUPRO/BWストランドにアンカープレート、背面止水ゴムの順に通し、受圧構造物に設置する。

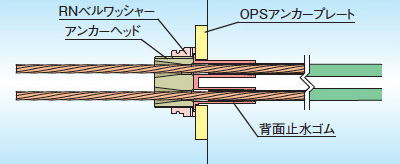

3.アンカーヘッド、RNベルワッシャー設置

アンカーヘッドとRNベルワッシャーをはめ合わせ、 SUPRO/BWストランドに通す。
1. ※
  RNベルワッシャーの座ぐり部とアンカーヘッドの下面を合わせる。
2. ※
  RNベルワッシャーの座ぐり部に背面止水ゴムがはまるようになっているため位置決めが容易である。

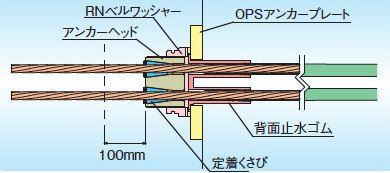

4.切断

アンカーヘッドから100mm程度の位置でSUPRO/BWストランドを切断する。

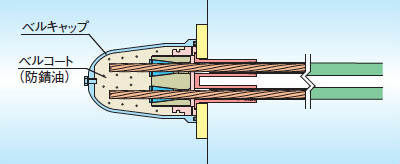

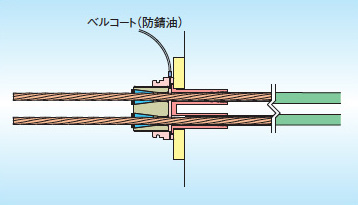

5.ベルキャップ取付

ベルキャップ内にベルコートを入れ、RNベルワッシャーのネジ部に取り付ける。

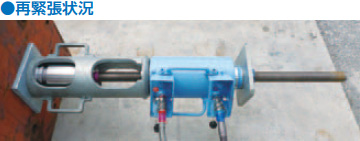

再緊張方法

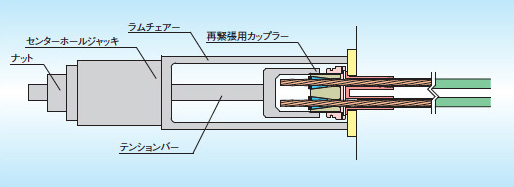

1.最緊張用システム設置

アンカーヘッドのネジ部に再緊張用カップラーを取付け、センターホールジャッキにて緊張する。RNベルワッシャーとアンカープレートに生じた隙間をRNベルワッシャーを締め付けることで定着する。
2.空隙部充填

アンカーヘッド下に生じた隙間に、RNベルワッシャー側面の注入孔からグリースポンプによりベルコートを注入する。
