図面集 ロックボルト工法関連［ベルキャップ（コマナット）仕様］AS345メッキボルト Nタイプ

  • トップ
  • 製品・サービス
  • 図面集 ロックボルト工法関連［ベルキャップ（コマナット）仕様］AS345メッキボルト Nタイプ

DXF形式およびPDF形式の図面データをダウンロードできます。

ロックボルト工法関連
［ベルキャップ
（コマナット）仕様］

AS345メッキボルト Nタイプ

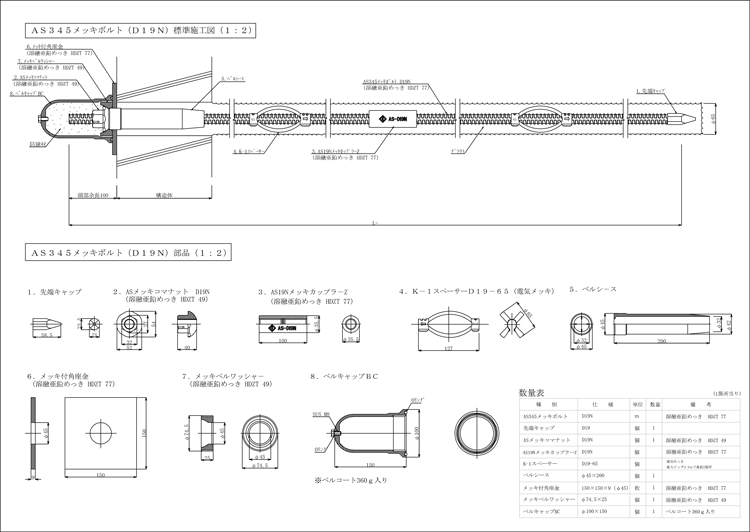

AS345メッキボルト（D19N）

種別 削孔径 角座金 ナット ワッシャー カップラー スペーサー キャップ ダウンロード
本設 φ65 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D19-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D19-65 （ベルキャップ）
BC		 DXF PDF
φ90 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D19-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D19-65 （ベルキャップ）
BC		 DXF PDF
横にスワイプしてご覧ください

AS345メッキボルトD22N

種別 削孔径 角座金 ナット ワッシャー カップラー スペーサー キャップ ダウンロード
本設 φ65 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D22-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D22-65 （ベルキャップ）
BC		 DXF PDF
φ90 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D22-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D22-65 （ベルキャップ）
BC		 DXF PDF
横にスワイプしてご覧ください

AS345メッキボルトD25N

種別 削孔径 角座金 ナット ワッシャー カップラー スペーサー キャップ ダウンロード
本設 φ65 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
φ90 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
横にスワイプしてご覧ください

AS345メッキボルトD29N

種別 削孔径 角座金 ナット ワッシャー カップラー スペーサー キャップ ダウンロード
本設 φ65 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
φ90 メッキ付 （AS）
メッキコマ		 メッキベル （AS）メッキ K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
メッキ付 （AS）
メッキコマ		 メッキベル - K-1　D25-65 （ベルキャップ）
BC		 DXF PDF
横にスワイプしてご覧ください
