図面集ロックボルト工法関連［キャップ付ナット仕様］AS345-Pボルト NTタイプ

DXF形式およびPDF形式の図面データをダウンロードできます。

ロックボルト工法関連
［キャップ付ナット仕様］

AS345-Pボルト NTタイプ

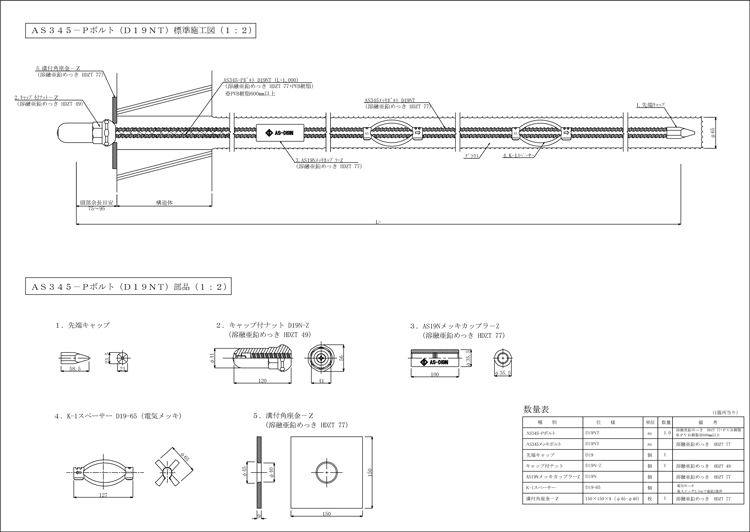

AS345-PボルトD19NT

削孔径	角座金	ナット	ワッシャー	カップラー	スペーサー	ダウンロード
φ65	溝付-Z	キャップ付-Z	-	- P-ボルト分は除く	K-1 D19-65	DXF	PDF
	溝付-Z	キャップ付-Z	-	（AS）メッキ	K-1 D19-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	- P-ボルト分は除く	K-1 D19-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	（AS）メッキ	K-1 D19-65	DXF	PDF
φ90	溝付-Z	キャップ付-Z	-	- P-ボルト分は除く	K-1 D19-65	DXF	PDF
	溝付-Z	キャップ付-Z	-	（AS）メッキ	K-1 D19-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	- P-ボルト分は除く	K-1 D19-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	（AS）メッキ	K-1 D19-65	DXF	PDF

横にスワイプしてご覧ください

AS345-PボルトD22NT

削孔径	角座金	ナット	ワッシャー	カップラー	スペーサー	ダウンロード
φ65	溝付-Z	キャップ付-Z	-	- P-ボルト分は除く	K-1 D22-65	DXF	PDF
	溝付-Z	キャップ付-Z	-	（AS）メッキ	K-1 D22-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	- P-ボルト分は除く	K-1 D22-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	（AS）メッキ	K-1 D22-65	DXF	PDF
φ90	溝付-Z	キャップ付-Z	-	- P-ボルト分は除く	K-1 D22-65	DXF	PDF
	溝付-Z	キャップ付-Z	-	（AS）メッキ	K-1 D22-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	- P-ボルト分は除く	K-1 D22-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	（AS）メッキ	K-1 D22-65	DXF	PDF

横にスワイプしてご覧ください

AS345-PボルトD25NT

削孔径	角座金	ナット	ワッシャー	カップラー	スペーサー	ダウンロード
φ65	溝付-Z	キャップ付-Z	-	- P-ボルト分は除く	K-1 D25-65	DXF	PDF
	溝付-Z	キャップ付-Z	-	（AS）メッキ	K-1 D25-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	- P-ボルト分は除く	K-1 D25-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	（AS）メッキ	K-1 D25-65	DXF	PDF
φ90	溝付-Z	キャップ付-Z	-	- P-ボルト分は除く	K-1 D25-65	DXF	PDF
	溝付-Z	キャップ付-Z	-	（AS）メッキ	K-1 D25-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	- P-ボルト分は除く	K-1 D25-65	DXF	PDF
	溝付-P	キャップ付-P	テーパー	（AS）メッキ	K-1 D25-65	DXF	PDF

横にスワイプしてご覧ください
