特 長
性 能
ピタットベース Frontier（フロンティア）は、ハウスプラス確認検査株式会社の性能評価を取得しています。[HP評価（木）-20-026]
【ピタットベースFrontier 設計ツール】
設計ツールでは、選定した柱脚仕様の許容せん断耐力の計算、及び、許容応力度計算ソフトから算出された壁柱への設計用せん断耐力・軸方向力を基に、柱脚金物及び基礎定着部の検定を行うことが出来ます。
また、任意形状フレーム解析等に用いるための柱脚部の回転剛性についても算出することが出来ます。

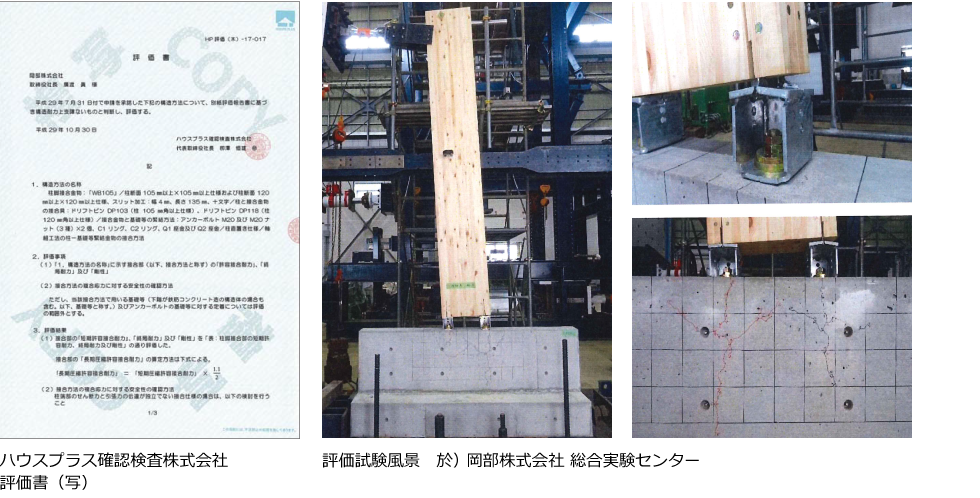

評 価
ハウスプラス確認検査株式会社【HP評価（木）-20-026】
構成部品
部品寸法
ピタットベース105(柱105mm✕105mm以上)
1箱あたり
| ■ピタットベース柱脚金物：1個 | |
| ■C1リング：1個 | ■C2リング：1個 |
| ■Q1座金：1個 | ■Q2座金：1個 |
| ■M20 3種ナット：2個 | |
| ■ドリフトピン(DP-103)：8本 | |
ピタットベース120(柱120mm✕120mm以上)
1箱あたり
| ■ピタットベース柱脚金物：1個 | |
| ■C1リング：1個 | ■C2リング：1個 |
| ■Q1座金：1個 | ■Q2座金：1個 |
| ■M20 3種ナット：2個 | |
| ■ドリフトピン(DP-118)：8本 | |
取付方法
※ピタットベースFrontierの取付方法はピタットベースと同様です。図はピタットベースの取付方法を掲載しております。
実 例
ダウンロード
ピタットベース Frontier カタログ
掲載日 2022年9月
容量 3.3MB
設計・施工マニュアル Ver.22-09
掲載日 2022年9月
容量 2.2MB
ピタットベース Frontier 評価書
掲載日 2021年2月
容量 1.5MB
ピタットベース Frontier 標準図 PDF
掲載日 2022年9月
容量 1.3MB
ピタットベース Frontier 標準図 DXF
掲載日 2022年9月
容量 1.4MB
ピタットベース Frontier 標準図 JWW
掲載日 2022年9月
容量 3.7MB
ピタットベース Frontier 木材加工図 PDF
掲載日 2021年2月
容量 120KB
ピタットベース Frontier 木材加工図 DXF
掲載日 2021年2月
容量 1.8MB
ピタットベース Frontier 木材加工図 JWW
掲載日 2021年2月
容量 611KB
ピタットベース Frontier 設計ツール Ver.21-10
掲載日 2022年1月
容量 221KB
設計ツールご利用の方は必ず設計ツールガイドブックをご一読ください。
ピタットベース Frontier 設計ツールガイドブック Ver.21-02
掲載日 2021年2月
容量 646KB
